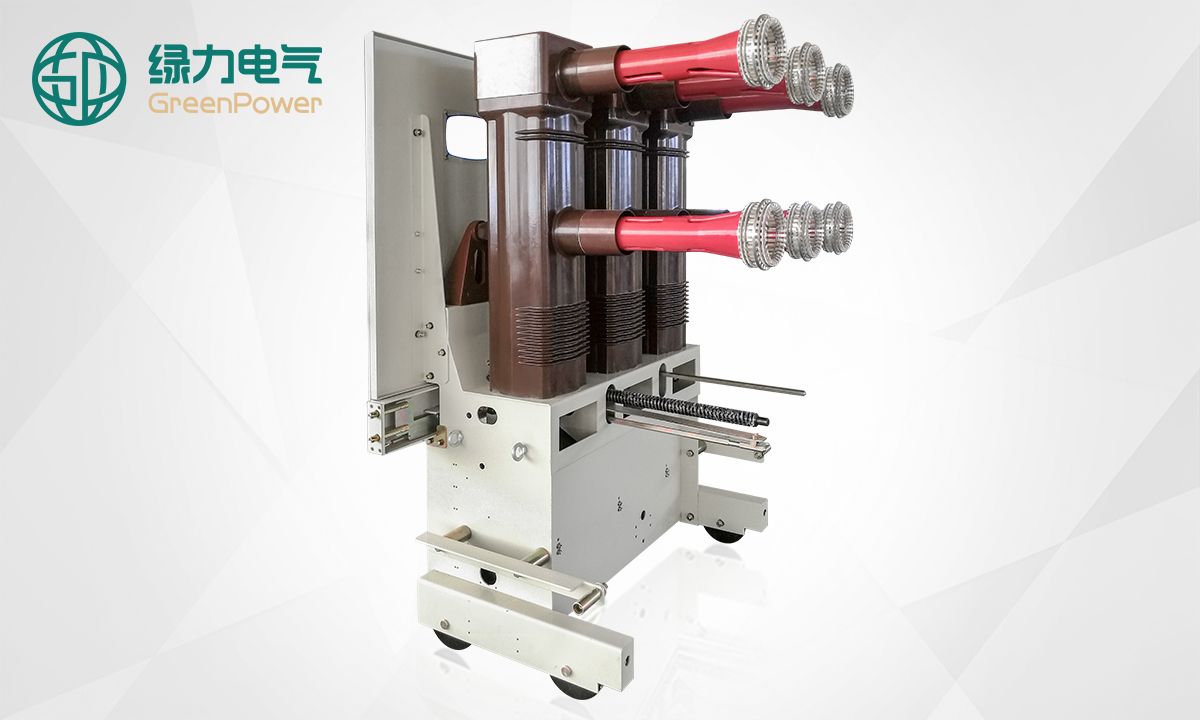

40.5kV手车式绝缘筒式真空断路器


产品描述

概述

  • GPVN-40.5kV室内真空断路器是我公司与西安市高压电器研究所共同设计生产的产品。VCB 的额定电压为40.5kV,三相 AC50/60Hz。适用于矿山、电厂、变电站等单位作保护和控制用电设备,也适用于作业频繁的场合。

使用条件

  • 周围环境温度:上限+45°C,下限-25°C。

  • 海拔高度不超过1000m(标准),特殊订货产品最高可达4500m。

  • 大气环境:周围环境空气不受腐蚀性或可燃性气体、灰尘的严重污染。

  • 相对湿度:相对湿度:日平均≤95%,月平均≤90% 。

  • 地震烈度:≤8度。

产品特点

  • 灭弧室在上部,装置在下部,便于调试。

  • 采用航空和有机材料的复合绝缘结构;尺寸紧凑,重量小。

  • VCB室采用美国卡特拉汉默公司的真空灭弧室和国产ZMD真空灭弧室。两种灭弧室采用垂直磁场灭弧,具有切断时间短、开关能力好、不对称等特点。

  • 简单的弹簧操动机构,运转10000次以内免维护。

  • 丝杠推进,操作简单稳定,自锁能力好。

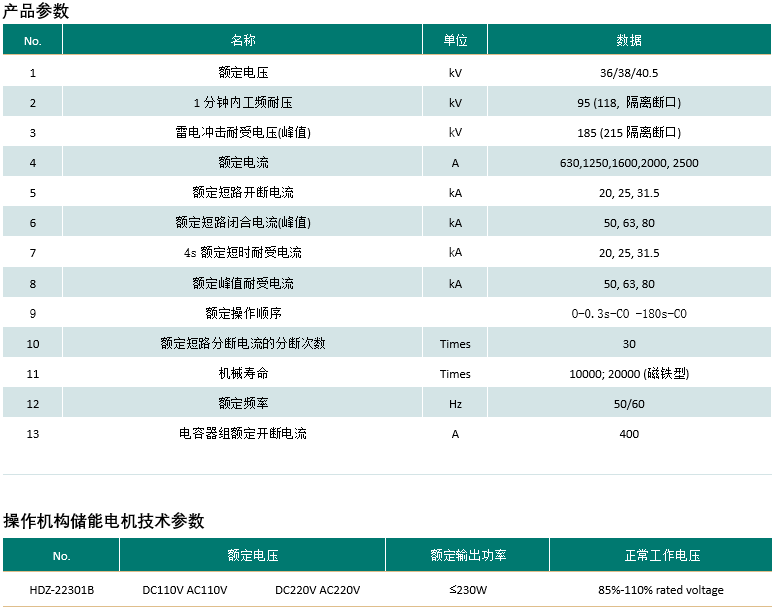

技术参数

图纸

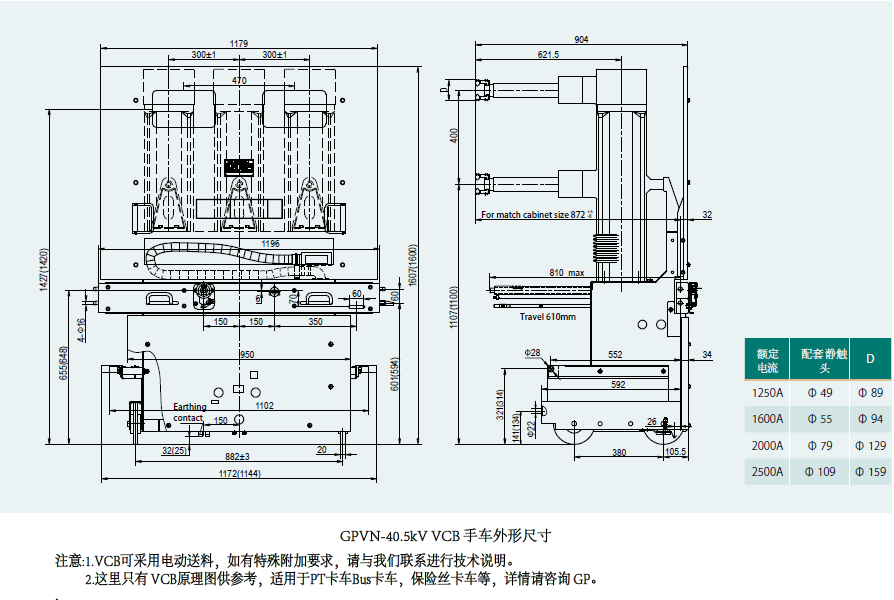

GPVN-40.5kV VCB手车外形尺寸

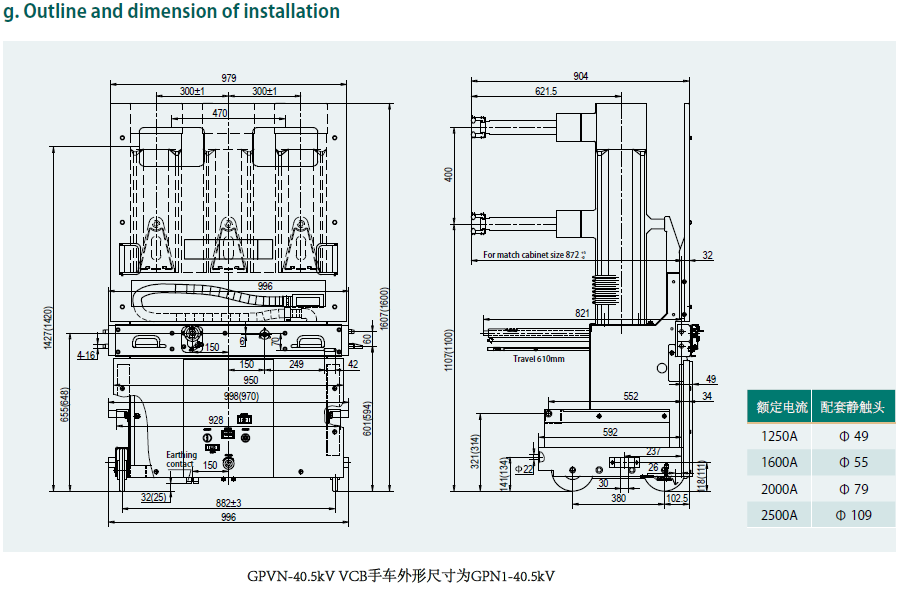

GPVN-40.5kV VCB 手车外形尺寸
