12kV手车式固封式真空断路器

GPVN-12E型真空断路器源自德国技术，系采用了先进固封绝缘技术的新一代固封式真空断路器。

该系列固封式真空断路器是三相交流50Hz, 额定电压为12kV的户内装置, 可供工矿、企业、发电厂及变电站作电气设施的控制和保护之用。

其主要特征是主导电回路采用超低电阻值的真空灭弧室和导电零部件浇注在环氧树脂中来实现固体绝缘，操作机构则采用结构简单、性能可靠、优化设计的新型弹簧机构。

GPVN型固封式真空断路器已经通过了各种试验，可以确保其安全运行。

型式试验：工频耐压、雷电冲击耐压、短路电流开合、短时和峰值耐受电流、 温升、机械寿命等试验项目。

出厂试验：机械特性测试、主回路工频耐压、辅助和控制回路绝缘试验、主回 路电阻测试、联锁操作试验、机械和电气操作试验。

GPVN型固封式真空断路器各项技术参数完全符合GB1984-2003《高压交流断路器》、JB3855《户内高压交流真空断路器》、DL403《10～35kV户内高压真空断路器订货技术条件》、GB/T11022和 DL403，同时还满足IEC62271-100：2001《高压交流断路器》、IEC56标准规范以及其他主要工业化国家相关标准的规定。

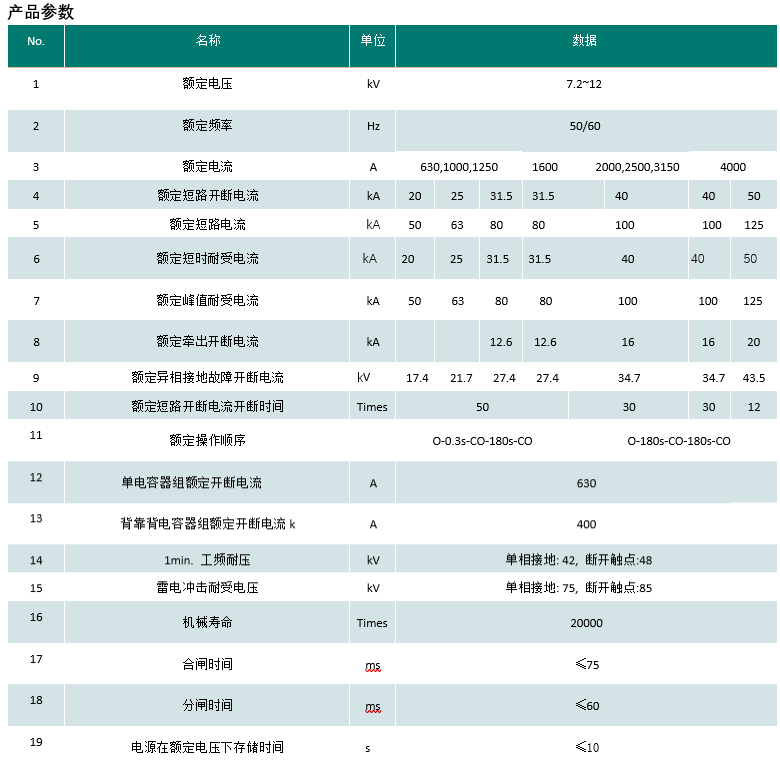

GPVN型固封式真空断路器系列额定电压：12kV

额定电流：630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A

额定短路开断电流：20kA, 25kA, 31.5kA, 40kA

GPVN-12E型系列户内高压固封式真空断路器既可装入手车式开关柜,也可装入固定式开关柜。该断路器具有寿命长、维护简单、无污染、无爆炸危险、噪音低等优点,并且适应于频繁操作等比较苛刻的工作条件。
