12/24kV开关柜接地开关联锁装置

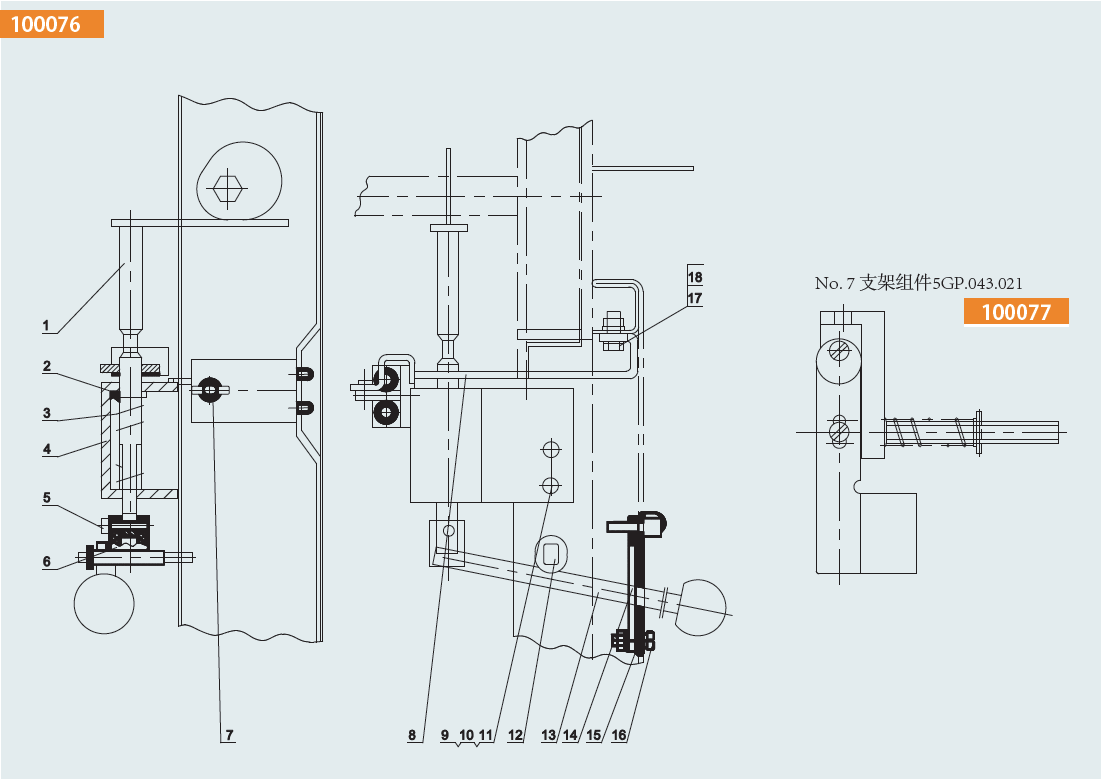

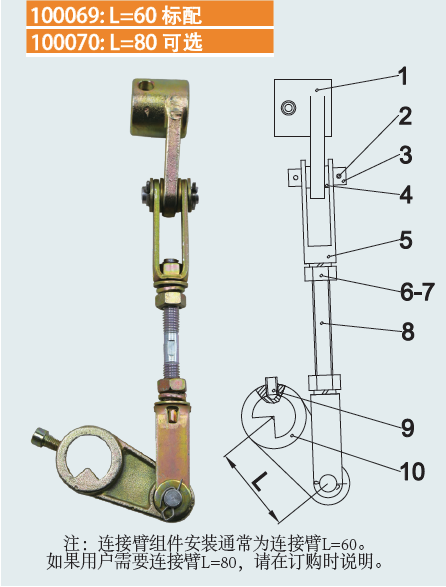

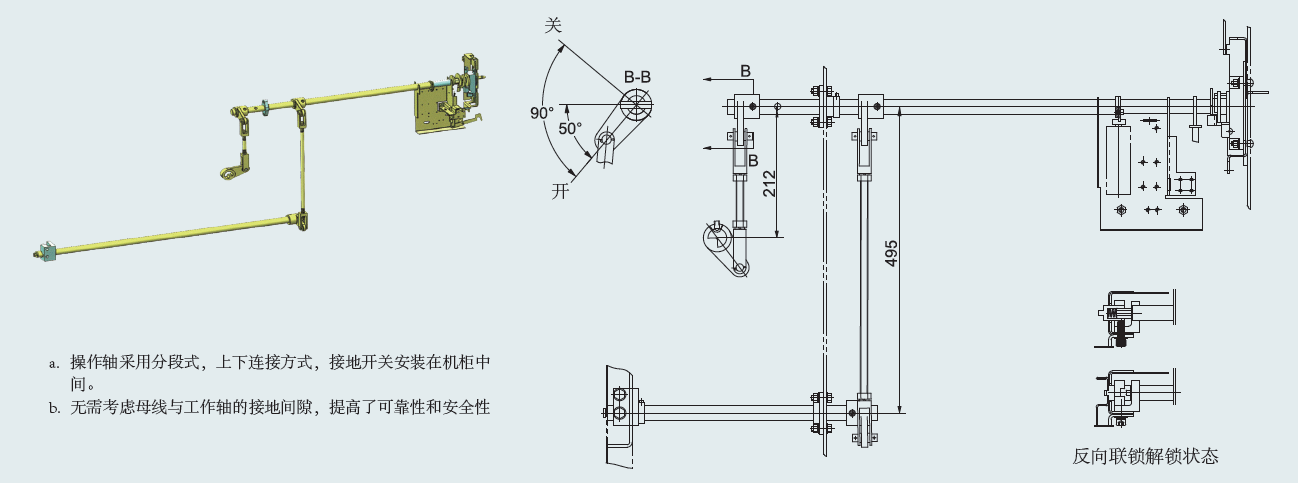

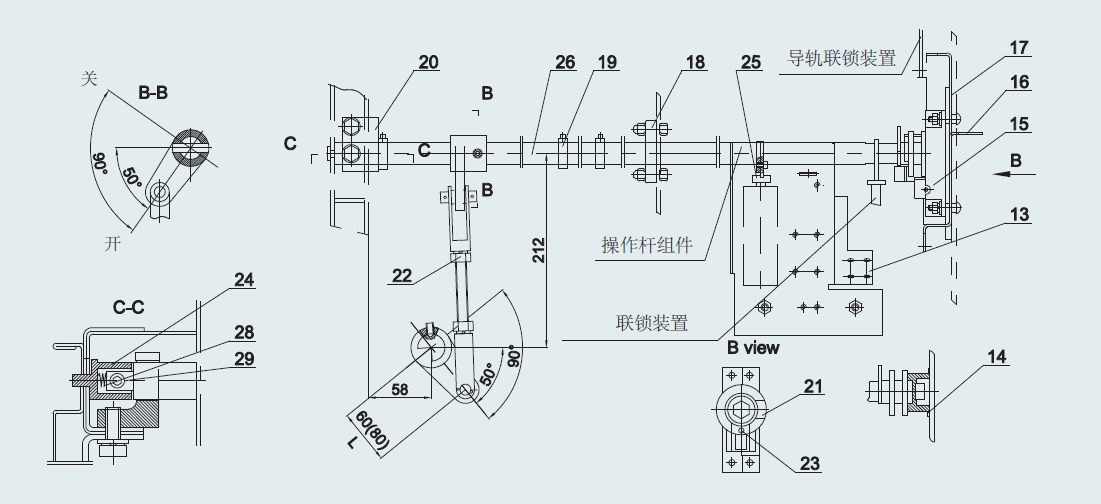

接地开关操作机构联锁装置(用于连接臂传动操作)5GP.363.010.1装配图

联锁装置使用说明

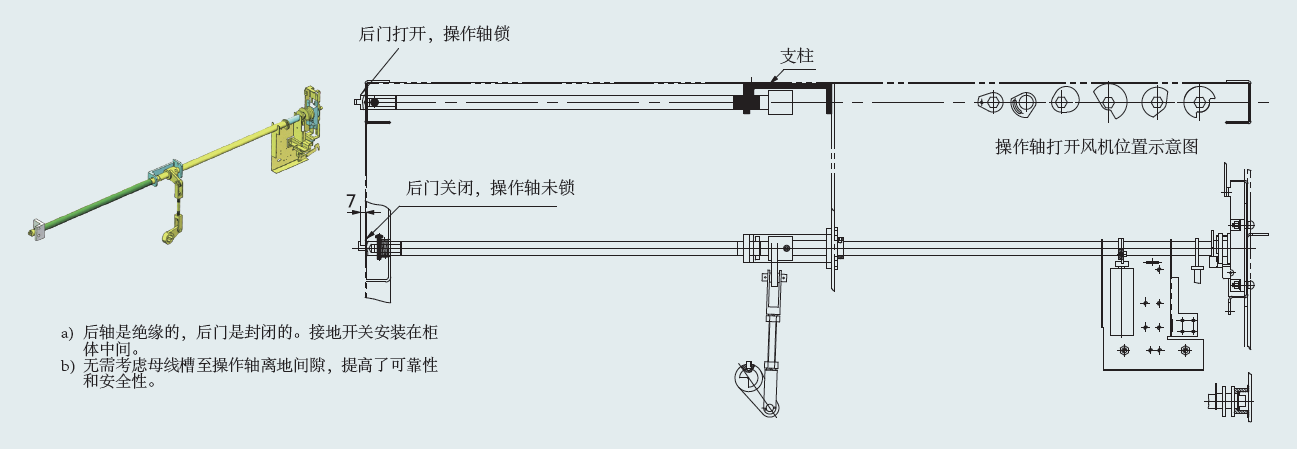

在与后门的反向联锁上加装联锁装置在原有5GP.363.010接地开关操作机构的基础上设计联锁设备。即闭合接地开关后，打开后门(封板)时，原联锁仍可操作接地开关，但这个联锁无法操作。必须先关闭后门(封板)，才能操作接地开关。

将联锁装置的工作原理改为24号锁套，在原来的5GP .363.010的基础上增加了弹簧。后门(封板)打开后，锁套进入开关柜方孔(推荐尺寸35X35)中，接地开关无法操作。

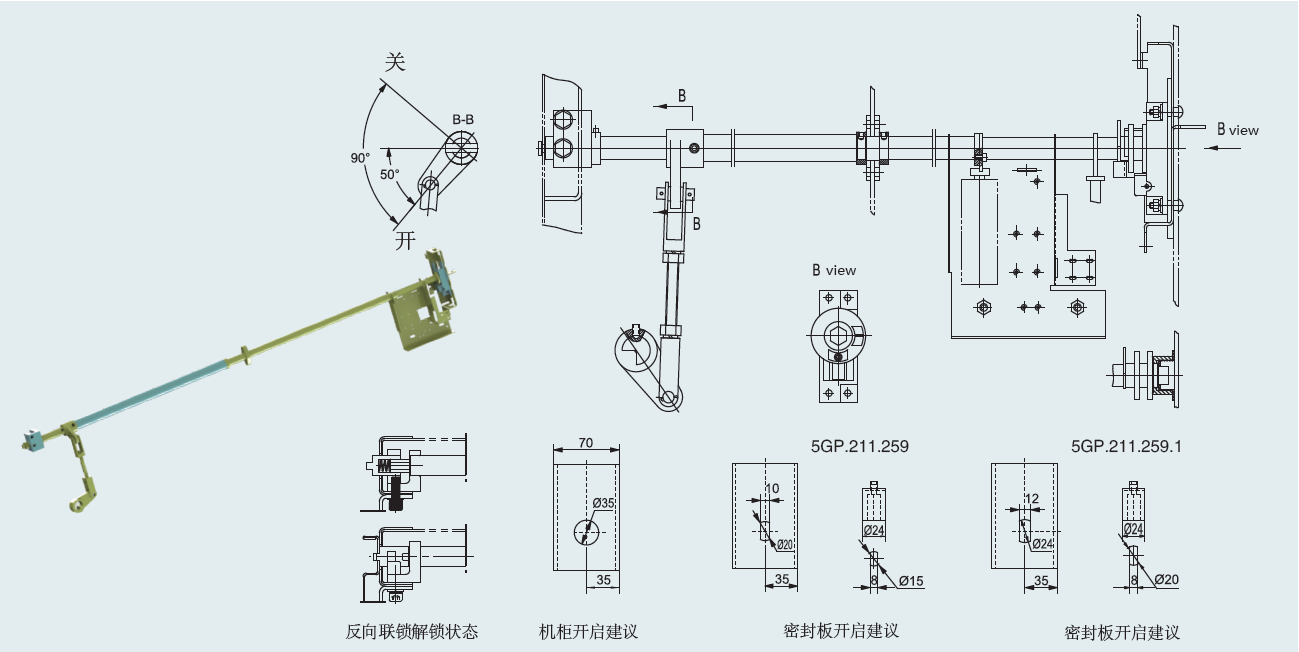

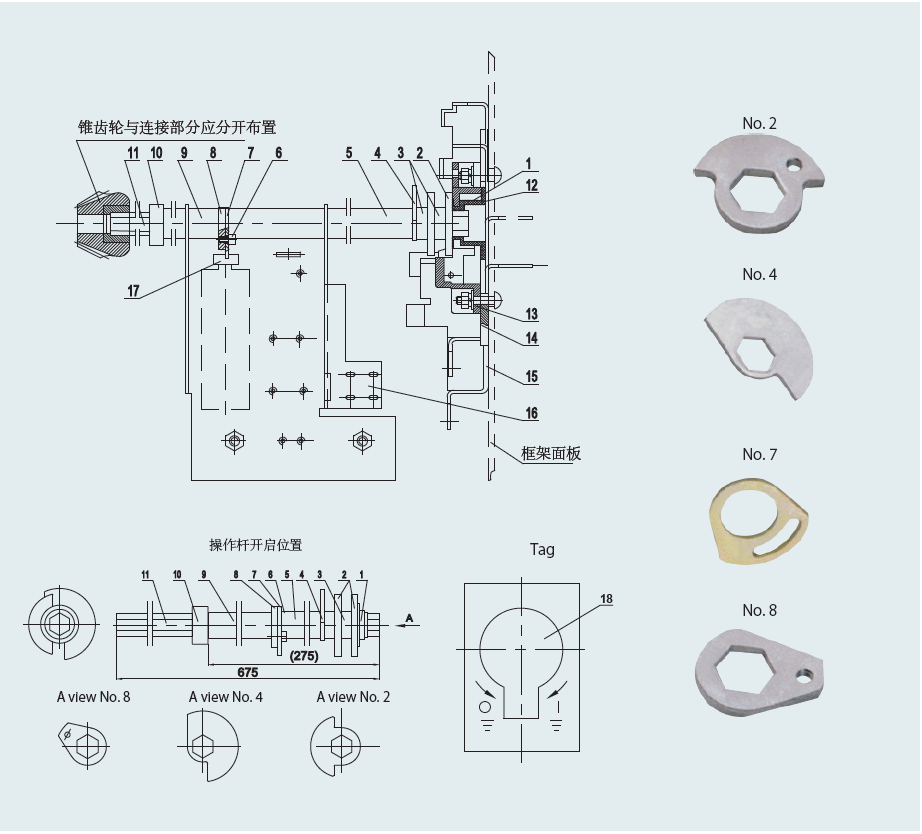

接地开关操作机构联锁装置(用于锥齿轮传动操作)5GP.577.1001装配图

第二条

特性

a. 5GP.577.1002为单向联锁，接地后开关闭合后可以打开后门(密封板)，打开后门(密封板)仍可操作接地开关。其联锁功能为5GP.360.010。

b. 5GP.577.1002.1为双向联锁，接地后开关闭后可以打开后门，后门打开后，无法操作接地开关。其联锁功能为5GP.363.010.1。

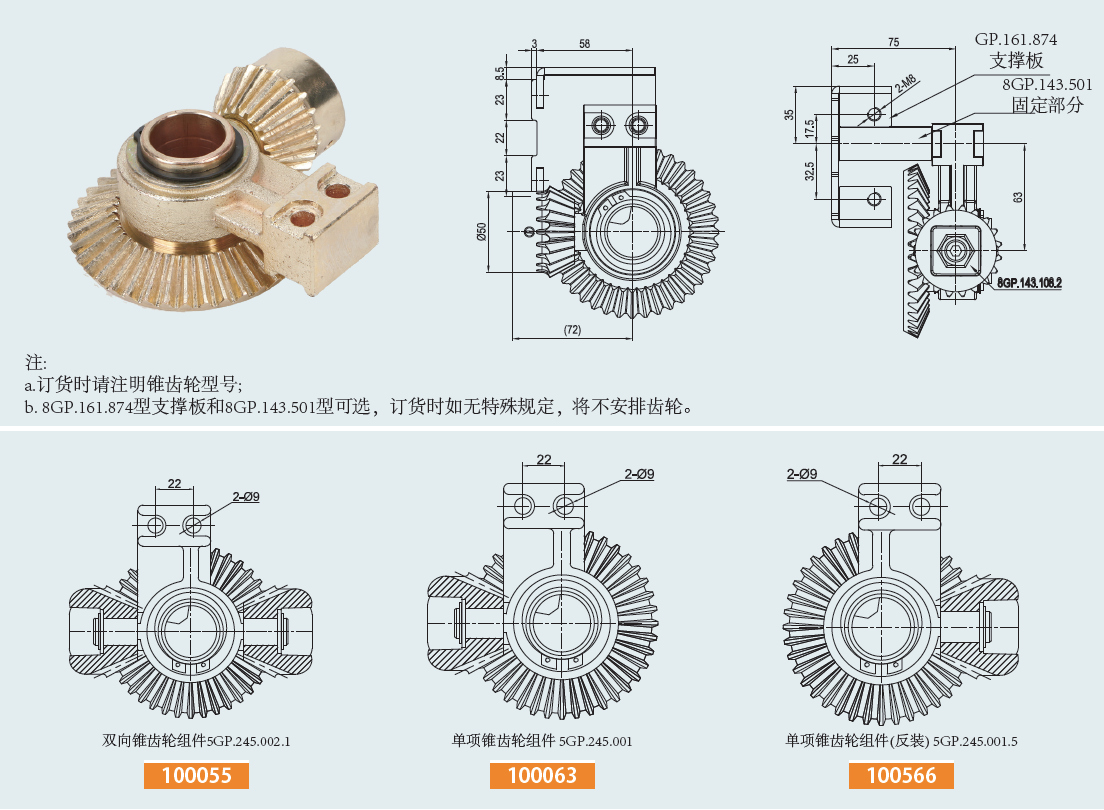

锥齿轮组件型号及安装尺寸

改进后的机构，能满足在不正确关闭下门的情况下打开接地开关。手车无法进入工作位置。必须关闭落地门才能打开接地开关，手车才能从测试位置进入工作位置，确保人身安全。
