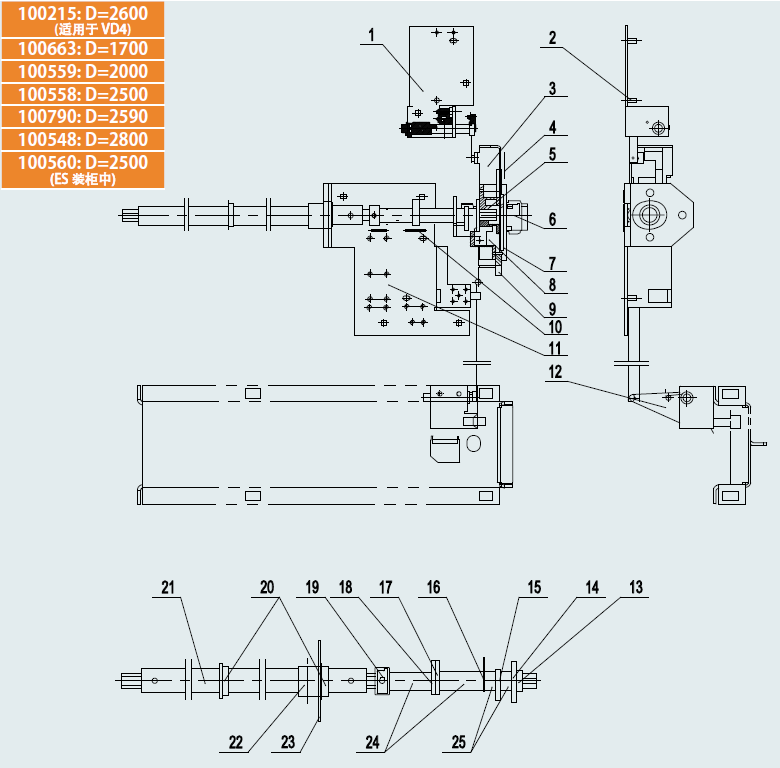

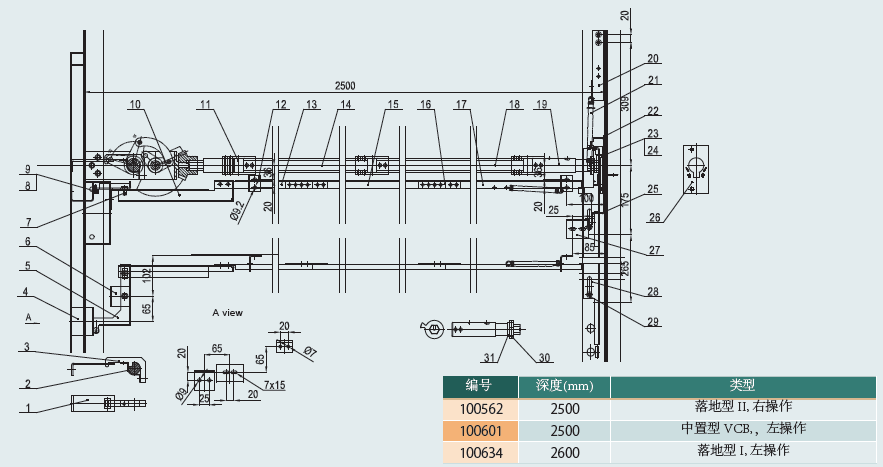

40.5kV开关柜接地开关联锁装置

预定注意事项

明确机机构操作的轴向左操作或右操作方向操作方式。

如有特殊要求，请与绿力公司联系制定详细规格。

手动操作

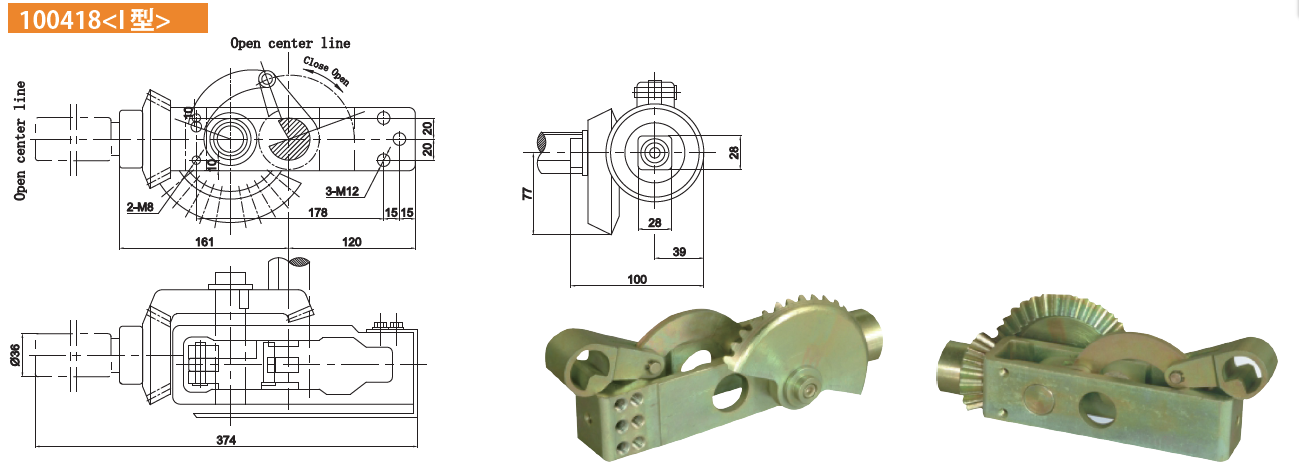

1. GPL-40.5锥齿轮机构用于手动操作GPJN22-40.5/31.5室内高压接地开关，适用于GPN1-40.5开关柜等类似设备。

2. 操作轴的旋转角度为270°:90°(开-关)。

3.操作机构如图所示，右操作的闭合中心线为操作机构的轴线，左操作将在工厂进行逆向装配。用户可将其组装在左侧，如图所示。

4. 在机构的V形轴孔中安装接地开关主轴。机械装置与机柜固定时应注意：

a)运转旋转轴线装置时，小锥齿轮应啮合在3-4号位置的大锥齿轮齿上，否则将导致无法达到旋转角的要求。

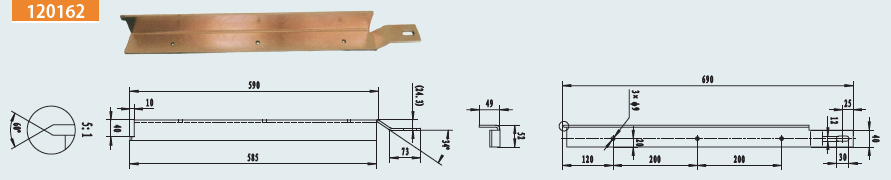

b)方芯连杆与用户孔钻2- Φ 8的连接套相匹配，前机柜操作手柄选择最佳作业位置。

c)建议选择Φ 16x700单杆操作手柄，操作力度合适。

5. 接地开关可配用1NO 1NC或2NO 2NC微动开关(无微动开关的普通型)作为开合状态指示和电气控制。
