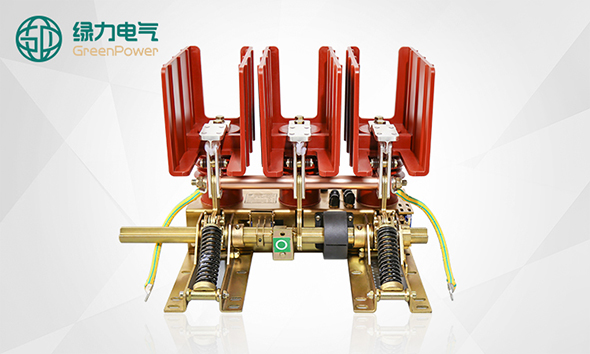

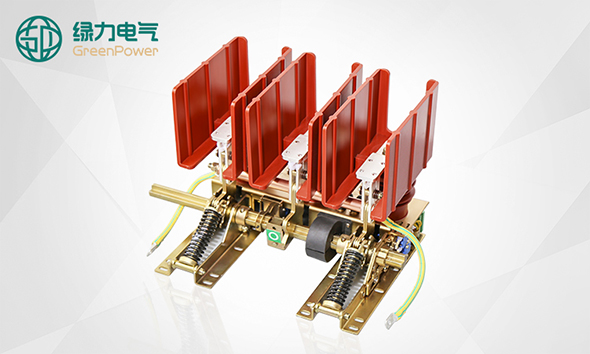

12/24/40.5kV 电动接地开关

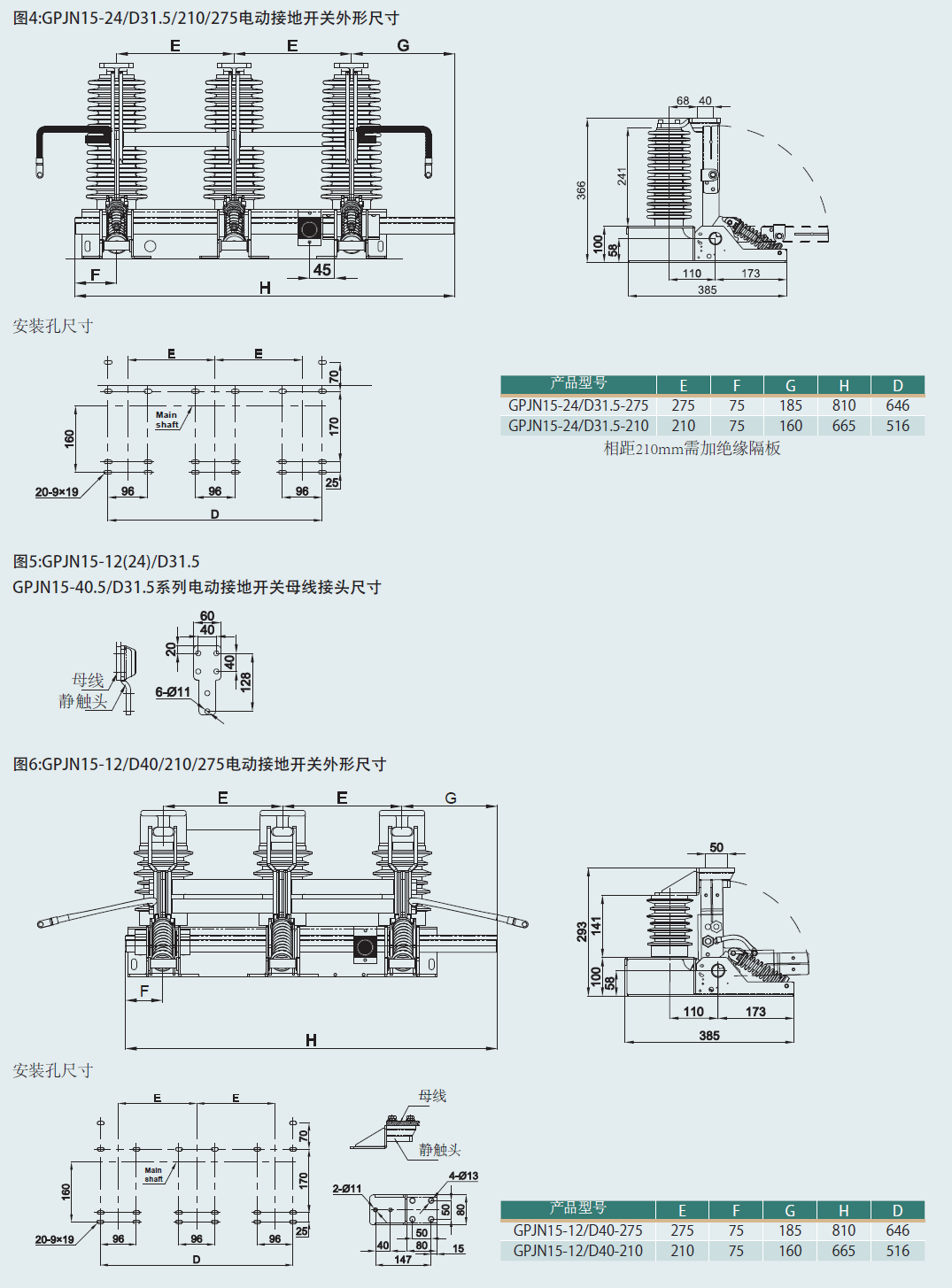

GPJN15-12 ( 24 ) /D31.5

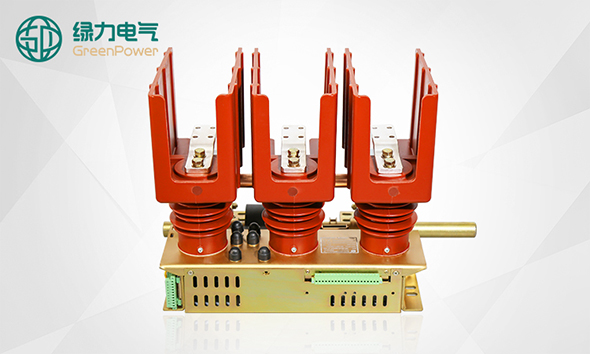

户内高压电动接地开关

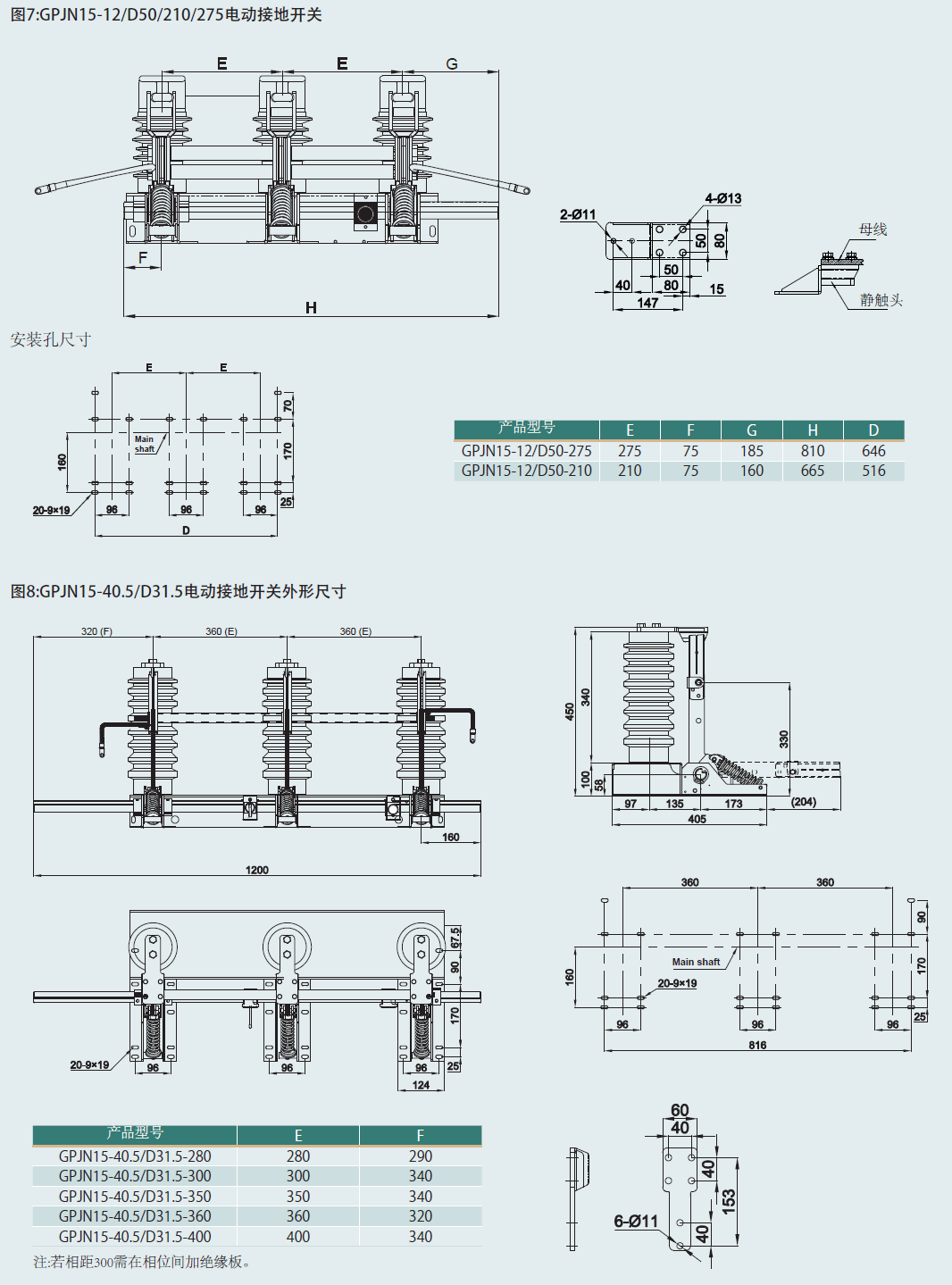

GPJN15-12/D40, 50

户内高压电动接地开关

GPJN15-40.5/D31.5

户内高压电动接地开关

第一条

第二条

周围环境温度：上限+45°C，下限-25°C。

海拔高度不超过1000m。

相对湿度:日平均≤ 95%，月平均≤ 90%。

地震强度:≤8度。

不适用于以下地点:

1. 开关安装地点有绝缘和导电严重的气体、蒸气、化学沉淀、灰尘、污物和烟雾等爆炸腐蚀性物质;

2. 安装场所经常发生剧烈振动。

主要结构：

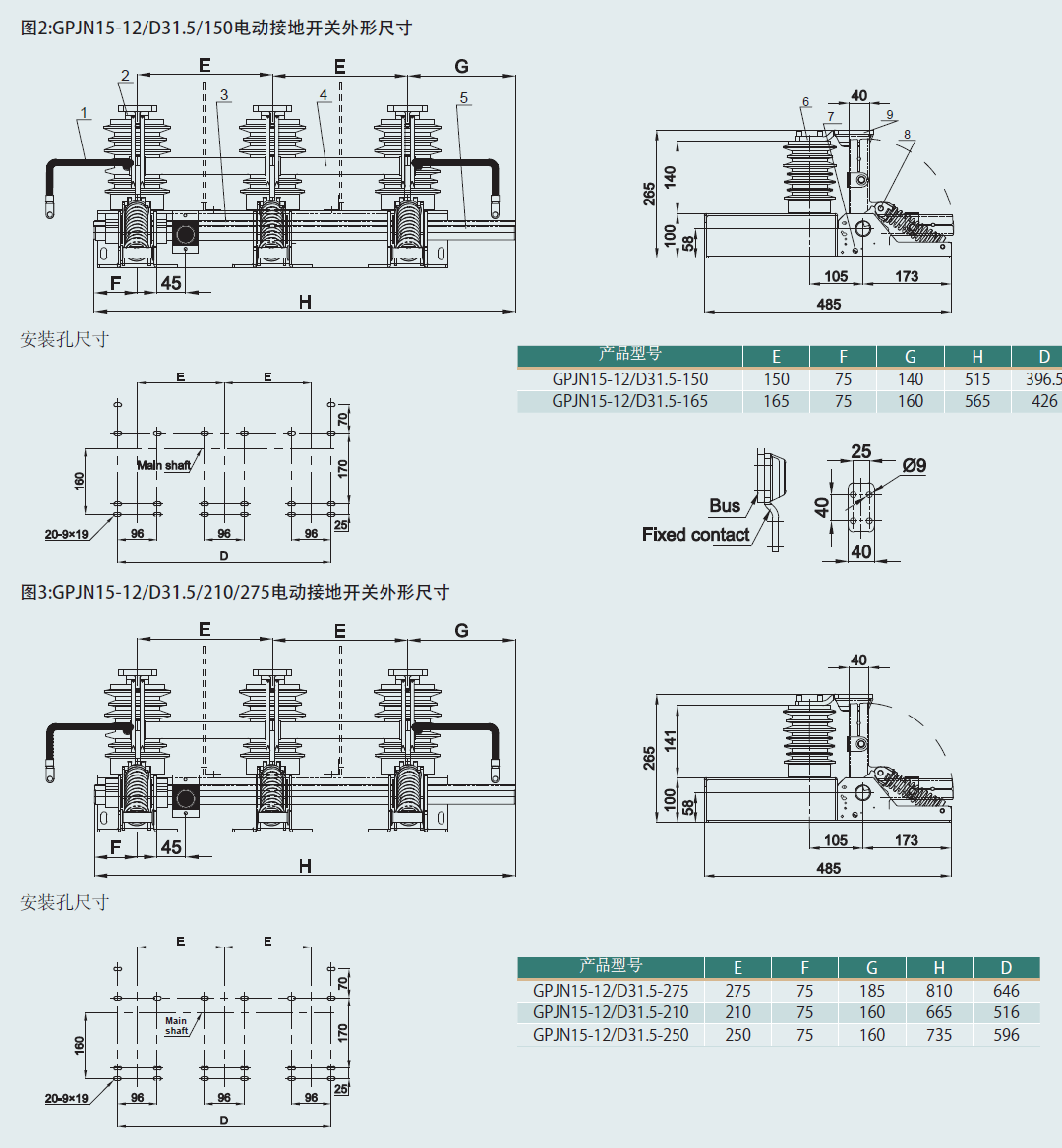

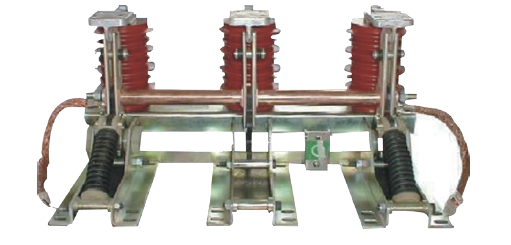

该接地开关主要由支架、接地刀总成、固定触点、传感器、轴、曲柄臂、弹簧、导电套、柔性连接、弯曲后支架等由薄钢板焊接成零件组成，其余均为拼装部件。其外形，见下图：

工作原理如图（2）

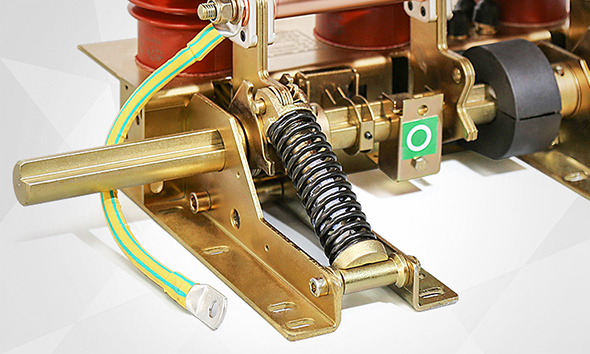

当手动操作接地开关关闭时，转矩力向轴5克服阻力转矩，带动曲柄臂7在关闭方向旋转，并将操作杆上的接地刀9通过压力弹簧8的死点，弹簧释放能量大时，接地开关迅速闭合，在闭合位置上，接地刀的接地刀部件9通过蝶形弹簧与刀口固定触点6接地牢固可靠。

当手动操作开启时，转矩力向轴5和弹簧力克服阻力转矩，驱动曲柄臂7沿开口方向旋转，接地刀8与压力弹簧9通过死点，弹簧能量储存完毕，以便为下次关门时间做准备。

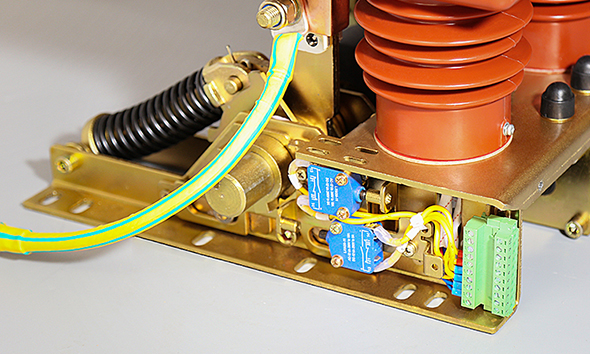

电动运行时，接地开关内部有锥齿轮、减速机、电动机、控制板等组成的传动装置，这就构成了接地开关的传动装置，设备正向和反向输出转矩，使接地开关开启或关闭。无论接地开关是手动操作还是电动操作，都与闭合和打开接地开关的速度无关。
